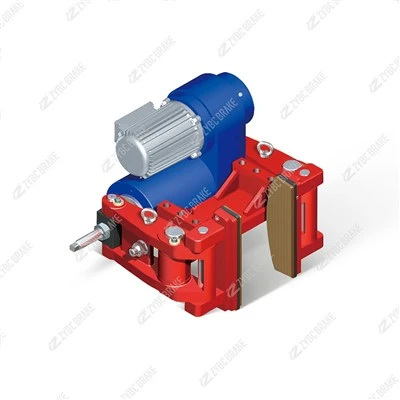

DLZ100 Seri pouvwa -fren wou kondwi

LaDLZ100 seri pouvwa - fren wou kondwise yon fren wou ki reziste nòmalman -, disk - prentan - aktive, elektrik lage van - ki reziste, ki fèt pou trepye deyò ak machin pò pou bay yon frenaj serye pou van - pandan operasyon ak pakin, ki gen yon kondui elektrik gratis lwil oliv -, ba konsomasyon enèji, ak yon echèk - ki an sekirite. Anba a se yon pann detaye nan paramèt debaz li yo, karakteristik estriktirèl, prensip k ap travay, aplikasyon, antretyen, ak defo komen ak solisyon yo.

---

Nwayo Paramèt Teknik

Paramèt	Valè Creole
Rated estatik fòs friksyon	135-150 kN
Dyamèt wou aplikab	500-1000 mm
Maksimòm presyon wou	Mwens pase oswa egal a 100 t
Pouvwa motè (ouvèti)	1.5 kW (kòmanse), 60 W (kenbe pa elektwomayet)
Kouran (ouvèti / kenbe)	3 A / 0.35 A
Friksyon pawa epesè	Orijinal 14 mm (ranplase lè mwens pase oswa egal a 3 mm)
Limit switch	IP65, pou pwoteksyon verrouillage
Anviwònman travay	-20 degre a +50 degre , sèl - bwouya ki reziste
Materyèl Fastener	Nerjaveèi (QPQ si ou vle)
Pwa	~ 180-200 kg
Konfòmite estanda	JB/T 10917-2008

---

Kle estriktirèl & Design Features

Fail - Safe Nòmalman - Fèmen Design

Sous disk bay fòs frenaj prensipal la; fren an lage pa yon motè elektrik epi kenbe pa yon elektwomayet. Nan ka echèk kouran, sous dlo disk yo imedyatman aplike frenaj pou anpeche mouvman van - pwovoke.

Mekanis retraksyon egal - asire clearance inifòm (0.5-1 mm) ant pawa friksyon an ak figi fen wou a, evite trennen ak mete inegal.

Lwil - Kondwi elektrik gratis ak konsomasyon enèji ki ba

Motè elektrik kondwi liberasyon an, elimine flit lwil idwolik ak risk polisyon nan anviwònman an. Elektwomayèt la kenbe eta a lage, diminye konsomasyon enèji alontèm - pa plis pase 80% konpare ak operasyon motè kontinyèl.

Interlock Sekirite & Manyèl Liberasyon

Yon switch limit IP65 - konfime pozisyon lage a ak anklanche ak mekanis vwayaj teknik la, ki pèmèt teknik la deplase sèlman lè li konplètman lage.

Ekipe ak yon levye lage manyèl pou antretyen an sekirite lè pouvwa a koupe.

Kowozyon - Rezistan ak dirab

Tout Fastener ak broch yo te fè nan asye pur; pawa friksyon an se sèl - bwouya - ak dlo - rezistan, apwopriye pou anviwònman kotyè yo. Inite kondwi a konplètman sele gen yon nivo pwoteksyon segondè ak yon lavi sèvis long.

---

Prensip travay

Li opere nandisk - frenaj prentan + lage elektrik + kenbe elektwomanmòd:

Eta frenaj (Pwisans - Off/Van - Prèv): Lè teknik la sispann oswa pèdi pouvwa, sous dlo disk pouse pawa friksyon yo pou sere figi fen wou a, jenere yon fòs friksyon estatik 135-150 kN pou anpeche woule van - pwovoke.

Eta Liberasyon (Operasyon): Lè teknik la pare pou avanse pou pi, motè elektrik la kòmanse konprese sous dlo disk yo epi separe pawa friksyon yo ak wou an. Apre lage, elektwomayèt la pran sou kenbe eta a, ak motè a sispann travay pou konsève pou enèji.

Pwoteksyon Interlock: Bouton limit la voye yon siyal lage - nan - nan sistèm kontwòl teknik la. Mekanis vwayaj la ka kòmanse sèlman apre li fin resevwa siyal la.

Ijans ak lage manyèl: Nan ka echèk pouvwa, sous dlo disk yo aplike frenaj otomatikman. Levye lage manyèl la ka itilize pou debloke fren an pou antretyen.

---

Aplikasyon tipik

Li se sitou enstale sou wou yo pasif nan gwo tren deyò - trepye monte, tankou trepye portique, trepye veso quay, ak bato - nan - trepye rivaj, bay van - frenaj prèv pandan operasyon an. Li kapab tou travay ak aparèy ancrage ak van - câbles rezistan pou pwoteksyon doub pandan long - pakin tèm, apwopriye pou trepye ak yon chaj rated 80-200 t.

---

Fòt komen ak Solisyon Tablo

Fenomèn fay	Kòz posib	Etap - pa - Etap Solisyon	Mezi Prevantif
Si w pa lage(tekpye pa ka vwayaje)	1. Pouvwa motè ensifizan oswa echèk elektwomayetik; 2. Disk sezon prentan kole oswa fatige; 3. Limite move aliyman switch; 4. fay sikwi kontwòl motè	1. Tcheke vòltaj motè / aktyèl; ranplase elektwomayetik ki defo; 2. Netwaye chanm sezon prentan disk la; ranplase sous dlo fatige; 3. Re - aliman switch limit la pou asire siyal lage a nòmal; 4. Enspekte sikwi kontwòl la epi repare koneksyon ki lach	- Teste motè/elektwomagèt chak mwa; - Lubrifye gid prentan chak trimès
Fòs frenaj fèb(wou glise anba chaj van)	1. Chire pawa friksyon (mwens pase oswa egal a 3 mm); 2. Clearance inegal; 3. Fatigue disk sous dlo; 4. pawa ki kontamine (lwil oliv / pousyè)	1. Ranplase pawa a; 2. Ajiste aparèy retraksyon egal - la pou mete clearance a 0.5-1 mm; 3. Ranplase seri prentan disk la; 4. Netwaye pawa a ak figi wou ak degrese	- Tcheke epesè pawa chak mwa; - Evite koule lwil oliv sou sifas friksyon yo
Surchof motè pandan lage	1. Long - operasyon motè (pa chanje nan kenbe elektwomayet); 2. Fluctuation vòltaj; 3. motè portant usure	1. Tcheke relè kontwòl la pou asire motè a sispann apre yo fin lage; 2. Estabilize vòltaj la nan ± 5% nan valè nominal la; 3. Ranplase bi chire ak wile regilyèman	- Teste switch kenbe motè a chak semèn; - Lubrifye bi yo chak 6 mwa
Limit switch echèk(pa gen siyal interlock)	1. Pòv kontak akòz korozyon; 2. Fil elektrik domaje; 3. Misaligned actuator	1. Netwaye kontak switch epi aplike grès anti - korozyon; 2. Ranplase fil ki domaje epi tcheke pwoteksyon IP65; 3. Re - aliman actuator a pou deklanche fiable	- Netwaye switch la chak mwa; - Sèvi ak câbles ki pwoteje deyò
Bri nòmal pandan frenaj	1. boulon aliye ki lach; 2. Inegal pawa mete; 3. wou fen figi deformation	1. Tighten M16 bolts to 80-100 N·m; 2. Replace unevenly worn linings; 3. Reface the wheel end face if runout >0.1 mm	- Sere boulon chak trimès; - Tcheke wou yo chak ane
Echèk lage manyèl	1. Bloke levye lage; 2. Kase baton koneksyon	1. Aplike lwil oliv penetrasyon nan pivot levye a; 2. Tcheke baton an koneksyon pou koube; ranplase si li domaje	- Teste lage manyèl apre chak antretyen

---

Gid antretyen

Enspeksyon chak jou (5-10 minit/chanj): Tcheke pawa friksyon an pou mete ak kontaminasyon, siyal switch limit la, ak operasyon motè / elektwomayet la.

Antretyen chak mwa: Mezire epesè pawa a; ajiste clearance a; teste fonksyon an verrouillage.

Antretyen chak trimès: Lubrifye gid prentan disk yo ak bi motè; enspekte mekanis lage manyèl la.

Antretyen Anyèl: Ranplase seri prentan disk la ak sele chire; fè yon tès frenaj chaj van 1.2 - fwa.

---

Rezime

Seri DLZ100 la vle di li yolwil oliv - kondwi elektrik gratis, ba konsomasyon enèji, echwe - konsepsyon ki an sekirite, epiantretyen fasil, ki fè li yon solisyon prèv ideyal - pou gwo trepye deyò ak machin pò, espesyalman nan zòn ki sansib pou anviwònman an.
