1. Modèl Entèpretasyon & Fonksyon Nwayo

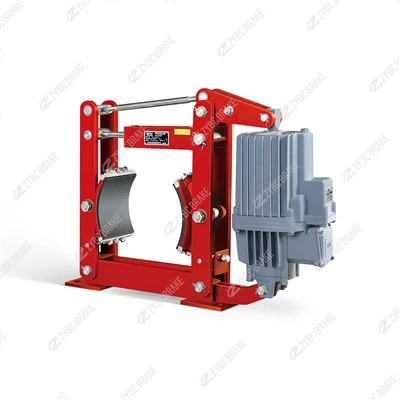

Kòd modèl YWZ4(ZYTD)-150/D25 a reflete optimize konsepsyon li yo ak konpozan matche yo, sa ki fasilite koupi ekipman rapid:
| Segman ki gen konpòtman egzanplè | Siyifikasyon |
|---|---|
| YWZ4(ZYTD) | 4yèm -Jenerasyon fren tanbou ak ZYTD-kalite optimize estriktirèl (pren-angaje, elektwo-idwolik lage) |
| 150 | Dyamèt tanbou fren: 150 mm (tanbou mwayen -gwosè pou chaj limyè-a-mwayen) |
| D25 | Modèl elektwo-propulseur idwolik matche (seri D-, 25 vle di paramèt poussée/pouvwa) |
Fonksyon debaz li yo vize sekirite ak kontwòl pou machin mwayen-devwa:
Frenaj nòmal: Decelere oswa kanpe machin san pwoblèm pandan operasyon woutin, adapte ak sik k ap travay tanzantan oswa kontinyèl.
Kanpe Ijans: Rapidman angaje nan pèt pouvwa, twòp vitès, oswa defo sistèm yo anpeche machin yo sove ak aksidan potansyèl yo.
Estatik chaj kenbe: Sekirize chay (egzanp, machandiz leve, materyèl transporteur) pandan D', antretyen, oswa pann kouran pou evite mouvman aksidan.
2. Prensip travay
YWZ4(ZYTD)-150/D25 opere sou yonfail-prensip san danje (pren-angaje pou frenaj, elektwo-poussée idwolik pou lage), asire sekirite menm si pouvwa a oswa sistèm aksyon echwe. Sik travay li gen ladan twa eta kle:
2.1 Angajman Fren (Eta Sekirite)
Lè machin nan estasyone, nan ijans, oswa koupe kouran, sous konpresyon entèn gwo -tansyon yo elaji pou pouse soulye fren yo deyò.
Soulye fren yo (aliyen ak segondè -materyèl friksyon pèfòmans) peze byen sere sou sifas enteryè a nan tanbou wotasyon an. Friksyon ant soulye yo ak tanbou jenere koupl frenaj ki estab, kanpe tanbou a oswa kenbe li estasyonè.
2.2 Liberasyon Fren (Eta Fonksyone)
Lè machin nan bezwen kouri, D25 elektwo-propulsè idwolik la aktive. Propulsè a konvèti enèji elektrik nan poussée idwolik lineyè (rated: 250 N).
Poussée a rale mekanis levye entegre a, konpresyon sous entèn yo epi retire soulye fren yo nan tanbou a-kreye yon distans 0.3-0.6 mm.
Tanbou a vire lib ak arbr machin lan, sa ki pèmèt operasyon nòmal (egzanp, mouvman transporteur, leve wench).
2.3 Repons Ijans (Eta Fòt)
Nan ka pèt pouvwa, echèk propulseur, oswa fèmen ijans, poussée propulseur a disparèt imedyatman.
Sous konpresyon yo elaji nan mwens pase oswa egal a 0.4 segonn, kondwi soulye fren yo pou sere tanbou a -angaje fren an byen vit pou sispann machin nan epi evite danje.
3. Estrikti Nwayo & Konpozan kle
YWZ4(ZYTD)-150/D25 prezante yon konsepsyon modilè optimisé ak kat sous-sistèm kritik, balanse durability ak fasilite antretyen:
3.1 Tanbou Fren ak Asanble soulye (Nwayo friksyon)
Tanbou fren: 150 mm dyamèt, te fè nan HT250 gri kas fè ak yon sifas enteryè trempe ak tanperaman (dite HB 200-240) pou amelyore rezistans mete ak dissipation chalè. Li monte sou arbr machin lan atravè yon klete ak nwa bloke.
Soulye fren: De soulye asye ki gen fòm arc-(materyèl Q235) ki aliyen ak kousinen friksyon konpoze seramik-rezin (koyefisyan friksyon μ Pi gran pase oswa egal a 0.38). Kousinen yo boulonnen soulye yo pou ranplasman rapid san yo pa demonte tout fren an.
Soulye sipò & charnyèr: Yon sipò an asye jete ak basin ki reziste -ki asire soulye yo balanse san pwoblèm pandan angajman/degaje, pou evite bloke.
3.2 Aksyon ak Mekanis Prentan (Power Core)
Matched D25 Electro-Prosè idwolik: Bay poussée lineyè (250 N) pou libere fren an. Li entegre yon motè AC twa faz (380V, 50Hz), ponp idwolik, ak silenn, ak yon pouvwa nominal 0.18 kW. Propulsè a gen yon konsepsyon kontra enfòmèl ant pou entegrasyon fasil.
Springs konpresyon: Segondè -sous dlo asye 65Mn ki bay fòs sere (3–4 kN) pou angajman fren yo. Preload prentan an reglabl atravè yon nwa pou byen -regle koupl frenaj.
Mekanis levye ranfòse: Levye asye ak bra epè (5-8 mm) pou transmèt poussée avèk efikasite, diminye deformation anba chaj epi asire pèfòmans lage ki konsistan.
3.3 Konpozan sekirite ak kontwòl (nwayo kontwòl)
Limit switch: Si ou vle detèktè pozisyon doub (youn pou "konplètman angaje," youn pou "totalman lage") ki voye siyal nan PLC machin nan. Sa a pèmèt kontwòl verrouillage (machin kòmanse sèlman lè fren an lage, sispann si fren an echwe pou angaje).
Clearance Ajisteman Vis: Sitiye sou sipò soulye a, yo pèmèt ajisteman egzak nan clearance fren an (0.3-0.6 mm) pou kenbe pèfòmans frenaj ki estab pandan kousinen yo mete.
Manyèl lage levye: Yon levye mekanik sou propulseur a pou lage fren manyèl pandan pèt pouvwa, fasilite antretyen ak reset ijans.
3.4 Konpozan Montaj ak Pwoteksyon (Nwayo Durabilite)
Adaptab Mounting Base: Yon baz asye ak twou fant pou ± 8 mm ajisteman orizontal / vètikal, senplifye aliyman ak tanbou fren an pandan enstalasyon.
Pousyè & Splash kouvèti: Yon kouvèti tòl ak pwoteksyon IP55, pwoteje konpozan entèn yo kont pousyè, ti gout dlo, ak debri endistriyèl.
Anti-Kowozyon Kouch: Kouch résine epoksidik (80-100 μm) sou pati metal ekstèn pou reziste rouye ak korozyon chimik twò grav (egzanp, pousyè endistriyèl, imidite).
