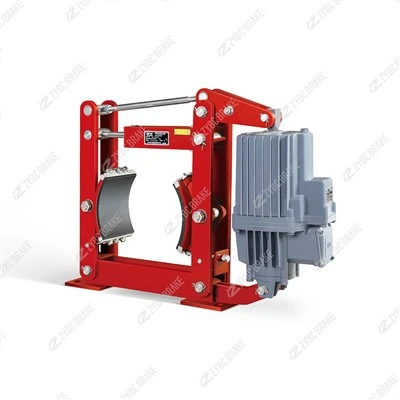

YWZ4-150/E30 Spring-Fren tanbou idwolik yo te aplike
YWZ4-150/E30 se yon fren tanbou elektwo-idwolik kontra enfòmèl ant ki te bati pou anvwaye, trepye atelye, vwayaj chariot, kondwi vire, pouli tèt CONVEYOR ak etap devan winch. Li mache sou yon elèktro-propulsè idwolik Ed30/5, prentan-aplike frenaj ak pouvwa-sou liberasyon. Lè pouvwa a echwe, sezon prentan an fèmen soulye a - pa gen lè, pa gen idwolik, pa gen dout.Li se ajou dirèk nan ansyen fren tanbou YWZ3 la: menm anprint aliye, pi bon egal -linkage clearance, kat-monte pawa ou echanje san yo pa demantèlman soulye a, ak yon echèl koupl rapid sou tib la prentan tcheke.
Dekri teren
Apèsi sou pwodwi a
YWZ4-150/E30 se yon prentan -aplike, elektwo-idwolik lage fren tanbou. Propulsè Ed30/5 a bati presyon idwolik, pwolonje baton pouse a ak louvri soulye yo kont sezon prentan an. Koupe pouvwa a ak sezon prentan an imedyatman rale soulye yo tounen sou tanbou a.
Se pa yon fren sekirite ki kenbe-sèlman. Li se yon fren sèvis pou ralantisman nòmal ak kanpe nan zòn ki pa-danjere. Pou atmosfè eksplozif, sèvi ak eksplozyon-vèsyon ki pwoteje - pa mete yon YWZ4 estanda nan yon zòn gaz oswa pousyè.
Fren an ranplase inite YWZ3 eritaj yo. Modèl twou aliye rete nan menm klas la, kidonk retrofit rapid: deboulonne ansyen fren an, boulon nan YWZ4-150/E30, konekte propulseur a, ajiste prechaj prentan.
Remak sou Montage & Renovasyon
YWZ4-150/E23 ak YWZ4-150/E30 pataje menm anvlòp A347 / C160 / D150 / H-baz.
YWZ4-150/E23: 100 N·m, H=437 mm, 25 kg.
YWZ4-150/E30: 120 N·m, H=461 mm, 29 kg.
Pou deplase soti nan E23 a E30 ou chanje propulseur a ak prechaj prentan, pa boulon yo fondasyon. Pou ranplase yon ansyen YWZ3, tcheke dyamèt wou=150 mm, lajè mwaye a kont C=160 mm, ak anvlòp la A / H / K anvan kòmande.
Prensip travay
Pouvwa sou lage -
Ed30/5 motè kondwi ponp santrifujeur, presyon idwolik pwolonje piston an, soulye louvri kont sezon prentan an, tanbou kouri gratis.
Etenn - fren
Fòs prentan fèmen soulye yo sou tanbou a. Pa gen ekipman elektrik ki nesesè pou kenbe fren an.
Echwe-san danje
Pèt vòltaj, kontakè tonbe-soti, echèk kontwòl - sezon prentan an genyen. Fren an fèmen.
Fè / Pa fè
Fè:
Verifye dyamèt wou, lajè mwaye ak A/H/K anvan lòd.
Li prechaj prentan sou echèl la, pa fè konfyans koupl plak la pou kont li.
Sèvi ak ki pa-pawa amyant ki matche ak devwa a.
Tcheke clearance egal apre chanjman soulye.
pa fè:
Pa sèvi ak yon YWZ4 estanda nan gaz eksplozif oswa zòn pousyè.
Pa soude oswa mare baton pouse a pou fòse fren an louvri.
Pa kouri propulseur a sou move vòltaj san konfimasyon.
Pa ajiste koupl pa shimming soulye a sèlman.
Aplikasyon tipik
Vwayaj Trolley teknik anlè
Leve ak treuil devan-frenaj etap
Slewing bag kondui
Belt transporteur tèt pouli
Trepye atelye ak trepye jib
Stacker-reklavaj oksilyè kondui yo
Machin endistriyèl ki pa-danjere.
Done teknik
|
Atik |
YWZ4-150/E30 |
|---|---|
|
Koupl fren |
120 N·m |
|
Dyamèt wou fren D |
150 mm |
|
Retrè / clearance E |
0.6 mm |
|
Matche propulseur |
Ed30/5 |
|
Pouse propulseur |
300 N |
|
Konjesyon serebral propulseur |
50 mm |
|
A |
347 mm |
|
b |
90 mm |
|
C |
160 mm |
|
d |
17 mm |
|
F |
175 mm |
|
G1 |
100 mm |
|
G2 |
170 mm |
|
H |
461 mm |
|
h1 |
140 mm |
|
i |
60 milimèt |
|
K |
150 mm |
|
M |
144 mm |
|
n |
8 |
|
G3 |
70 milimèt |
|
Pwa |
29 kg |
|
Fonksyone devwa |
S1 kontinyèl + S3-60%, 1200 sik / h |
|
Voltage |
AC 3-faz, 380 V 50 Hz std; 440–460 V 60 Hz opsyonèl |
|
Tanperati anbyen. |
−20 degre a +40 degre |
|
Imidite relatif |
Mwens pase oswa egal a 90% |
|
Pwoteksyon |
Evalyasyon IP pa propulseur; patiraj apwopriye pou itilizasyon endistriyèl andedan kay la |
|
Pawa |
Kat-monte, ki pa-amyant mwatye-metal ki disponib |
